Ưu điểm của việc cắt laser UV cho bảng mạch FPC

Bo mạch linh hoạt FPC có thể giảm đáng kể kích thước của các sản phẩm điện tử và đóng vai trò không thể thay thế trong ngành công nghiệp điện tử. Có bốn phương pháp cắt bo mạch linh hoạt FPC: cắt laser CO2, cắt laser cực tím UV, cắt sợi hồng ngoại và cắt bằng ánh sáng xanh.

So với các phương pháp cắt laser khác, cắt laser UV có nhiều ưu điểm hơn. Ví dụ, bước sóng laser CO2 là 10,6μm, diện tích điểm cắt lớn. Mặc dù chi phí gia công tương đối thấp, công suất laser cung cấp có thể đạt tới vài kilowatt, nhưng trong quá trình cắt, lượng nhiệt sinh ra rất lớn, gây thất thoát nhiệt ở cạnh gia công và gây ra hiện tượng cacbon hóa nghiêm trọng.

Bước sóng của tia laser UV là 355nm, dễ dàng hội tụ quang học và có điểm cực nhỏ. Đường kính điểm của tia laser UV với công suất laser dưới 20 watt chỉ còn 20μm sau khi hội tụ. Mật độ năng lượng được tạo ra thậm chí còn tương đương với bề mặt của mặt trời, không có hiệu ứng nhiệt đáng kể, và lưỡi cắt sạch sẽ, gọn gàng và không có gờ, cho kết quả tốt hơn và chính xác hơn.

Máy cắt laser tia cực tím, dải công suất laser thường được sử dụng là từ 5W-30W, và cần có bộ làm mát laser bên ngoài để làm mát cho laser. Bộ làm mát laser giữ nhiệt độ hoạt động của laser trong phạm vi thích hợp bằng cách sử dụng tuần hoàn làm mát bằng nước, để tránh làm hỏng laser do không tản nhiệt hiệu quả do hoạt động lâu dài. Các máy cắt khác nhau có yêu cầu khác nhau về nhiệt độ nước của máy làm mát công nghiệp . Nhiệt độ nước có thể được cài đặt thông qua bộ điều chỉnh nhiệt (nhiệt độ nước có thể được cài đặt từ 5 đến 35°C) để đáp ứng các nhu cầu khác nhau của máy cắt về nhiệt độ nước. Việc cải tiến ứng dụng thông minh của máy làm mát hỗ trợ giao thức truyền thông Modbus RS-485, có thể giám sát nhiệt độ nước từ xa và điều chỉnh các thông số nhiệt độ nước.

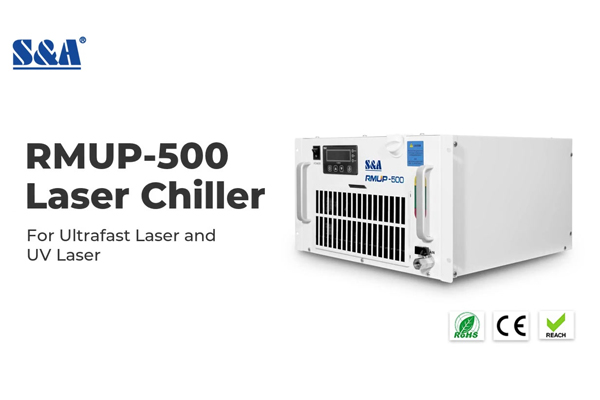

Ngoài ra còn có máy làm lạnh laser UV dạng tủ, có thể lắp vào tủ cắt laser, thuận tiện di chuyển cùng máy cắt và tiết kiệm không gian lắp đặt.
