Чаму рынак друкаваных поплаткаў можа прынесці значнае развіццё лазернай прамысловасці?

Здаецца, што рынак лазернай апрацоўкі павольна расце за апошнія два гады. Аднак ёсць адзін лазерны рынак, які ўсё яшчэ развіваецца хуткімі тэмпамі — рынак лазераў, звязаных з апрацоўкай друкаваных поплаткаў. Дык які ж цяперашні рынак друкаваных плат? Чаму ён можа прынесці значнае развіццё лазернай прамысловасці?

PCB laser processing machine chiller

Здаецца, што рынак лазернай апрацоўкі павольна расце за апошнія два гады. Аднак ёсць адзін рынак лазераў, які ўсё яшчэ развіваецца хуткімі тэмпамі — рынак лазераў, звязаных з апрацоўкай друкаваных плат. Дык які ж цяперашні рынак друкаваных плат? Чаму ён можа прынесці значнае развіццё лазернай прамысловасці?

Індустрыя друкаваных плат і пласцін з хуткім развіццём і велізарным рынкавым попытам

PCB — гэта скарочана ад друкаваная плата (друкаваная плата) і з'яўляецца адной з найважнейшых дэталяў у электроннай прамысловасці. Ён прысутнічае практычна ў кожным электронным вырабе і выкарыстоўваецца для электрычнага злучэння кожнага кампанента. Друкаваная плата складаецца з ізаляцыйнай асновы, злучальнай драты і пляцоўкі, на якой сабраны і зварены электронныя кампаненты. Яго якасць вызначае надзейнасць электронікі, таму гэта базавая галіна і найбуйнейшы сегмент электроннай прамысловасці.

Друкаваная плата мае шырокі рынак прымянення, у тым ліку бытавую электроніку, аўтамабільную электроніку, сувязь, медыцыну, ваенную тэхніку і гэтак далей. У цяперашні час бытавая электроніка і аўтамабільная электроніка развіваюцца так хутка, што яны становяцца асноўнымі сферамі прымянення друкаваных плат.

Сярод прымянення друкаваных поплаткаў у бытавой электроніцы, пласціністыя пакрыцці (FPC) маюць найбольшыя тэмпы росту і займаюць усё большую і большую долю рынку друкаваных поплаткаў. FPC таксама вядомая як гнуткая друкаваная схема. Гэта вельмі надзейная і гнуткая друкаваная плата, у якой у якасці асноўнага матэрыялу выкарыстоўваецца поліэтыленавая або поліэфірная плёнка. Ён мае невялікую вагу, высокую шчыльнасць размеркавання правадоў і добрую гнуткасць, што ідэальна адпавядае тэндэнцыям інтэлектуальнага, тонкага і лёгкага мабільнага электроніка.

Хуткарослы рынак друкаваных плат прыводзіць да з'яўлення вялікага рынку вытворных электронных прадуктаў. З развіццём лазернай тэхнікі лазерная апрацоўка паступова замяняе традыцыйную тэхніку высечкі і становіцца важнай часткай ланцужка вытворчасці друкаваных поплаткаў. Такім чынам, у гэтым вялікім асяроддзі, дзе ўвесь рынак лазераў развіваецца павольна, рынак лазераў, звязаных з друкаванымі платамі, усё яшчэ хутка развіваецца.

Перавага лазернай апрацоўкі друкаваных плат і пласцінных кампазіцый

Лазерная апрацоўка друкаваных поплаткаў азначае лазерную рэзку, лазернае свідраванне і лазерную маркіроўку. У параўнанні з традыцыйнай тэхнікай высечкі, лазерная рэзка з'яўляецца бескантактавай і не патрабуе дарагой формы, а таксама дазваляе дасягнуць высокай дакладнасці без задзірын на абрэзаным краі. Гэта робіць лазерную тэхніку ідэальным рашэннем для рэзкі друкаваных поплаткаў і пласціністых кампактных вырабаў (FPC).

Першапачаткова для лазернай рэзкі друкаваных поплаткаў выкарыстоўваўся станок для лазернай рэзкі CO2. Але станок для лазернай рэзкі CO2 мае вялікую зону цеплавога ўздзеяння і нізкую эфектыўнасць рэзкі, таму ён не атрымаў шырокага прымянення. Але па меры развіцця лазернай тэхнікі вынаходзіць усё больш і больш лазерных крыніц, якія можна выкарыстоўваць у вытворчасці друкаваных плат.

На дадзены момант найбольш распаўсюджанай лазернай крыніцай, якая выкарыстоўваецца для рэзання друкаваных плат і пласцін, з'яўляецца нанасекундны цвёрдацельны УФ-лазер з даўжынёй хвалі 355 нм. Ён мае лепшую хуткасць паглынання матэрыялу і меншую зону цеплавога ўздзеяння, што дазваляе дасягнуць больш высокай дакладнасці апрацоўкі.

Каб паменшыць абвугленне і дасягнуць больш высокай эфектыўнасці, лазерныя прадпрыемствы працягваюць распрацоўваць УФ-лазеры большай магутнасці, больш высокай частаты і меншай шырыні імпульсу. Таму пазней былі вынайдзены нанасекундныя УФ-лазеры магутнасцю 20 Вт, 25 Вт і нават 30 Вт, каб лепш задаволіць расце попыт у прамысловасці друкаваных плат і пласцінных камплектаў.

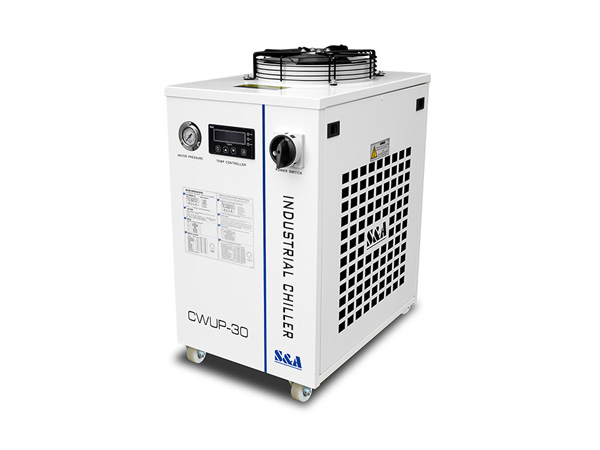

Чым вышэй магутнасць нанасекунднага УФ-лазера, тым больш цяпла ён будзе генераваць. Для падтрымання аптымальнай прадукцыйнасці апрацоўкі патрабуецца дакладны лазерны ахаладжальнік. S&Чылер з вадзяным астуджэннем Teyu CWUP-30 здольны астуджаць нанасекундны УФ-лазер магутнасцю да 30 Вт і мае наступныя характарыстыкі: ±0,1℃ стабільнасць. Дзякуючы такой дакладнасці гэты партатыўны ахаладжальнік вады вельмі добра кантралюе тэмпературу вады, каб УФ-лазер заўсёды знаходзіўся ў патрэбным дыяпазоне тэмператур. Для атрымання дадатковай інфармацыі. Каб даведацца больш пра гэты чылер, націсніце https://www.chillermanual.net/portable-laser-chiller-cwup-30-for-30w-solid-state-ultrafast-laser_p246.html
